TM4-N2SX

概述

• 类型：智能设备（温度控制器）
• 连接：串口 RS485
• 参考资料：如需更详细的型号参数，请参考厂商说明书与 TM4 系列配置手册。

若无法直接播放，请点击观看：Bilibili - TM4-N2SX

通道

• TM4-N2SX 包含 4 个可独立配置的物理通道。
• 对于标准加热控制场景，LabStream 会将设备扩展为 8 组逻辑通道：前 4 个通道对应各物理通道的设定值 SV，后 4 个通道对应各物理通道的实时值 PV。
• 当两个物理通道组合为一组并启用加热-制冷模式时，LabStream 会将设备扩展为 4 组逻辑通道：前 2 组为合并通道的 SV，后 2 组为对应的 PV。
• 不支持部分通道使用加热-制冷模式、部分通道保持独立模式的混合配置。例如，不能仅将通道 1/2 配置为加热-制冷，而通道 3/4 保持独立模式。LabStream 会检测到这种配置并报错。

设备配置

• 可使用 Autonics 的 DAQ Master 配置设备；若使用该工具，请先仔细阅读其使用说明。

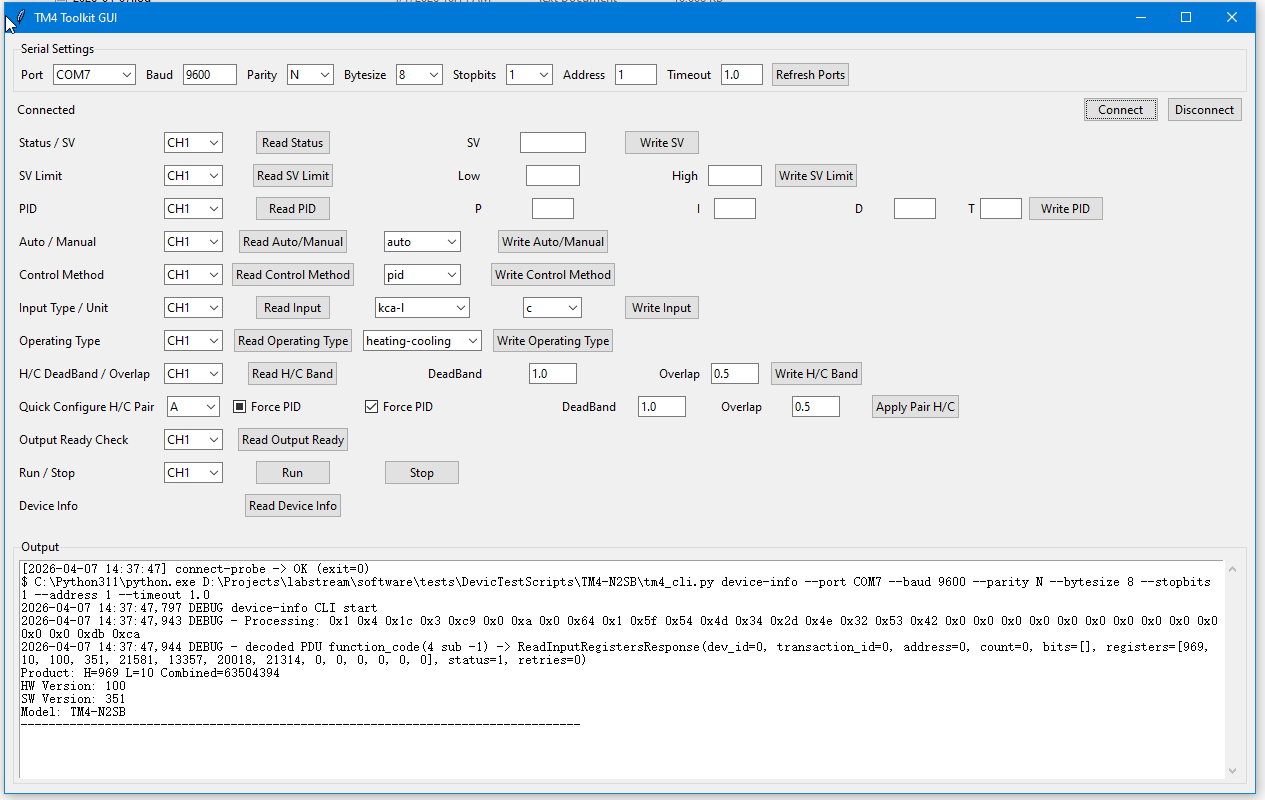

• 为简化配置，也可使用我们提供的开源工具配置 TM4 系列设备。
• 选择正确串口并填写通讯参数后，点击 Connect。

• 当下方输出窗口出现硬件版本、软件版本和型号信息时，表示设备连接成功。
• 需要重点确认以下参数：
• Auto/Manual 必须设置为 Auto。
• Input Type/Unit 需要与实际温度传感器一致。
• Operation Type 需要按实际控制方式配置；若使用 Heat-Cooling，对应的两组通道都必须配置为 Heat-Cooling。
• Control Method 建议选择 PID，并按需求配置 PID 参数。
• 对于 Heat-Cooling 通道组，还需要配置 H/C DeadBand。

通讯配置

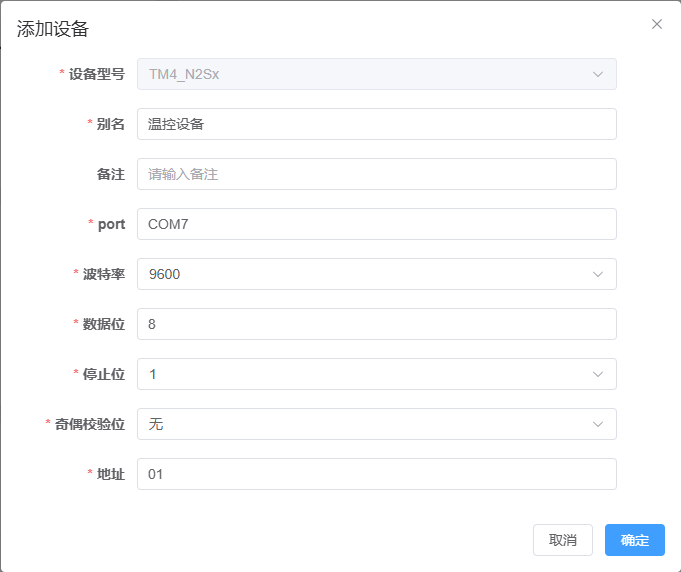

• 在设备端完成地址、波特率等通讯参数设置后，再使用相同参数在 LabStream 中添加设备。

LabStream 中的通道显示

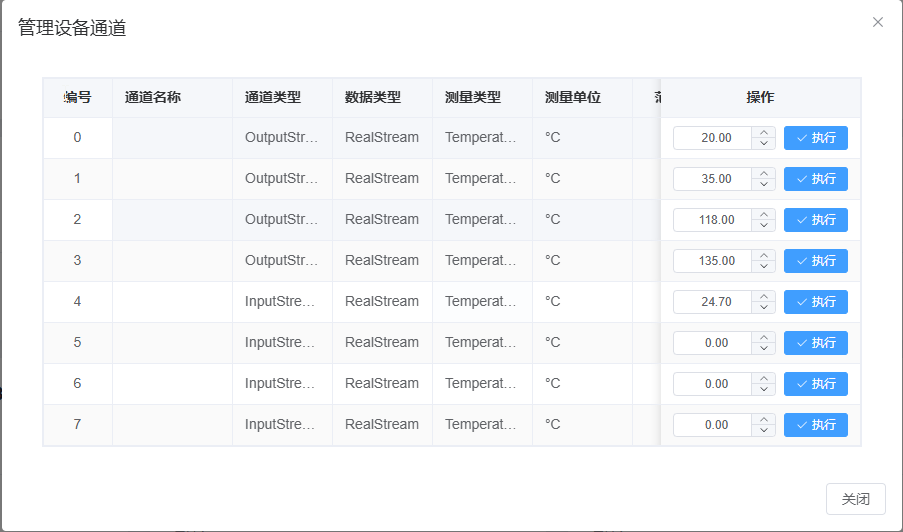

• 设备添加成功后，可以在 LabStream 中看到物理通道被扩展为逻辑通道。

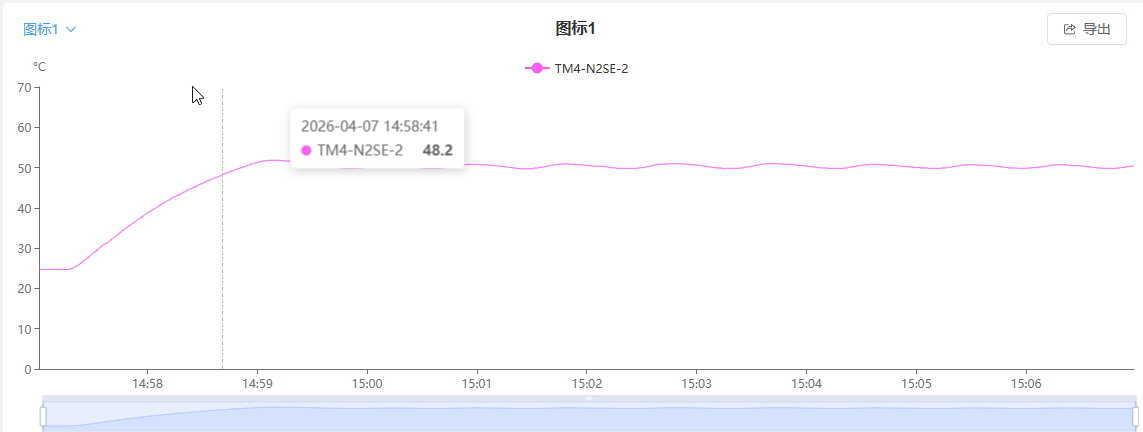

• 运行实验时，可将 SV 通道加入控制器，并将对应的 PV 通道加入图表进行显示与观察。

接线

• 按厂商引脚说明连接温度传感器、电源及其他外围设备。
• 注意接地与屏蔽，以降低噪声干扰。
• 涉及强电时请做好隔离与防护。
• 实验结束后务必切断设备电源。
